Rekuperacja, znana również jako wentylacja mechaniczna z odzyskiem ciepła (MWC), to zaawansowany system, który zrewolucjonizował sposób wentylowania budynków. Jej głównym celem jest zapewnienie stałego dopływu świeżego powietrza do wnętrz, przy jednoczesnym minimalizowaniu strat energii cieplnej. W tradycyjnych systemach wentylacji grawitacyjnej świeże powietrze napływa przez nieszczelności w budynku lub otwarte okna, a zużyte powietrze jest usuwane w sposób niekontrolowany. Prowadzi to do znaczących strat ciepła, zwłaszcza w sezonie grzewczym, co przekłada się na wyższe rachunki za ogrzewanie i niższy komfort termiczny.
System rekuperacji stanowi kompleksowe rozwiązanie problemu nieefektywnej wentylacji. Składa się z centrali wentylacyjnej, która jest sercem całego systemu, oraz sieci kanałów wentylacyjnych rozprowadzających powietrze po całym budynku. Centrala ta wyposażona jest w dwa wentylatory – jeden odpowiedzialny za nawiew świeżego powietrza z zewnątrz, a drugi za wywiew powietrza zużytego z pomieszczeń. Kluczowym elementem rekuperatora jest wymiennik ciepła, który umożliwia efektywne przekazywanie energii cieplnej między strumieniami powietrza.
Działanie rekuperacji opiera się na zasadzie wymiany cieplnej. Zużyte powietrze, które jest wywiewane z pomieszczeń (np. kuchni, łazienek), ma stosunkowo wysoką temperaturę, ponieważ zostało ogrzane przez mieszkańców i urządzenia. Kiedy to ciepłe powietrze przepływa przez wymiennik ciepła, oddaje swoją energię cieplną zimnemu, świeżemu powietrzu, które jest nawiewane z zewnątrz. Dzięki temu powietrze wtłaczane do budynku jest wstępnie ogrzane, co znacząco redukuje potrzebę dogrzewania go przez główne systemy grzewcze. Proces ten odbywa się w sposób ciągły, zapewniając stałą wymianę powietrza i optymalizację zużycia energii.
Ważnym aspektem działania rekuperacji jest również filtracja powietrza. Zarówno strumień powietrza nawiewanego, jak i wywiewanego jest przepuszczany przez odpowiednie filtry. Filtry na nawiewie chronią wnętrze budynku przed kurzem, pyłkami, owadami i innymi zanieczyszczeniami obecnymi w powietrzu zewnętrznym. Filtry na wywiewie natomiast chronią wymiennik ciepła przed zanieczyszczeniem, co jest kluczowe dla jego długiej i efektywnej pracy. Jakość filtracji ma bezpośredni wpływ na jakość powietrza wewnątrz pomieszczeń, co jest szczególnie istotne dla alergików i osób cierpiących na choroby układu oddechowego.
Zasada działania rekuperatora krok po kroku
Zrozumienie, jak działa rekuperacja, wymaga szczegółowego przyjrzenia się poszczególnym etapom procesu wentylacji. Centrala wentylacyjna jest wyposażona w dwa niezależne wentylatory, które pracują synchronicznie. Jeden wentylator zasysa powietrze z zewnątrz, przepuszcza je przez system filtrów i kieruje do wymiennika ciepła. Drugi wentylator zasysa powietrze z pomieszczeń wewnętrznych, które jest już ogrzane, również przepuszcza je przez filtry (choć zazwyczaj o innej specyfikacji niż te na nawiewie) i kieruje do wymiennika ciepła. Kluczowy moment następuje właśnie w wymienniku.
Wymiennik ciepła to serce systemu rekuperacyjnego. Zazwyczaj przybiera formę modułu składającego się z wielu cienkich, naprzemiennych kanałów, przez które przepływają dwa strumienie powietrza – nawiewany i wywiewany. Kanały te są wykonane z materiałów o dobrej przewodności cieplnej, co umożliwia efektywne przenoszenie energii. Powietrze wywiewane, ciepłe i wilgotne, oddaje swoje ciepło zimnemu powietrzu nawiewanemu, które dzięki temu procesowi ogrzewa się, zanim trafi do pomieszczeń. Wymienniki mogą mieć różne konstrukcje, najpopularniejsze to wymienniki przeciwprądowe, krzyżowe i obrotowe. Wymienniki przeciwprądowe są najbardziej efektywne, osiągając sprawność odzysku ciepła na poziomie nawet 90%.
Po przejściu przez wymiennik ciepła, wstępnie ogrzane świeże powietrze jest rozprowadzane po całym budynku za pomocą systemu kanałów wentylacyjnych. Zazwyczaj nawiew odbywa się do pomieszczeń o podwyższonym standardzie komfortu, takich jak salony czy sypialnie. Zużyte powietrze, po oddaniu swojej energii cieplnej, jest odprowadzane z pomieszczeń o podwyższonej wilgotności i zapachach, takich jak łazienki, kuchnie czy toalety, przez drugi zestaw kanałów do centrali wentylacyjnej, a następnie usuwane na zewnątrz. Cały proces zapewnia stałą cyrkulację powietrza, eliminując problem jego stagnacji i gromadzenia się wilgoci czy nieprzyjemnych zapachów.
Warto zaznaczyć, że w nowoczesnych systemach rekuperacji można spotkać dodatkowe funkcje, takie jak bypass letni. W upalne dni, gdy temperatura zewnętrzna jest wyższa niż wewnątrz, bypass umożliwia ominięcie wymiennika ciepła. Świeże powietrze jest wtedy nawiewane bezpośrednio do budynku bez odzysku ciepła, co pomaga utrzymać niższą temperaturę w pomieszczeniach. Niektóre zaawansowane centrale posiadają również funkcję rekuperacji wilgoci, która pozwala na odzyskanie części wilgoci z powietrza wywiewanego, co jest korzystne w okresach suchego powietrza, np. zimą.
Wymiennik ciepła w rekuperatorze kluczowy element systemu
Wymiennik ciepła to bezsprzecznie najważniejszy komponent każdej centrali rekuperacyjnej. To właśnie jego konstrukcja i parametry techniczne decydują o efektywności całego systemu wentylacji mechanicznej z odzyskiem ciepła. Bez sprawnego wymiennika rekuperacja straciłaby swój podstawowy sens i nie przyniosłaby oczekiwanych korzyści w postaci oszczędności energii. Jego zadaniem jest maksymalizacja transferu ciepła między dwoma strumieniami powietrza – tym, które opuszcza budynek, a tym, które do niego napływa.
Istnieje kilka rodzajów wymienników ciepła stosowanych w rekuperatorach, każdy z nich charakteryzuje się nieco innymi parametrami i wydajnością. Najczęściej spotykane typy to: wymienniki krzyżowe, przeciwprądowe i obrotowe. Wymienniki krzyżowe działają na zasadzie przepływu strumieni powietrza pod kątem prostym względem siebie. Powietrze nawiewane i wywiewane przepływa przez oddzielne kanały, które krzyżują się ze sobą. Choć są one stosunkowo proste w konstrukcji i tańsze, ich sprawność odzysku ciepła jest zazwyczaj niższa niż w przypadku wymienników przeciwprądowych.
Wymienniki przeciwprądowe są uznawane za najbardziej efektywne. W tym rozwiązaniu strumienie powietrza nawiewanego i wywiewanego przepływają przez sąsiadujące kanały w kierunkach przeciwnych. Taka konfiguracja zapewnia największą różnicę temperatur między strumieniami na całej długości wymiennika, co przekłada się na maksymalny transfer ciepła. Sprawność odzysku ciepła w wymiennikach przeciwprądowych może dochodzić nawet do 90%, co oznacza, że 90% energii cieplnej zawartej w powietrzu wywiewanym jest przekazywane powietrzu nawiewanemu. To właśnie dlatego są one najczęściej wybierane do nowoczesnych, energooszczędnych budynków.
Wymienniki obrotowe, zwane również rekuperatorami rotorowymi, działają na innej zasadzie. Posiadają obracający się bęben (rotor), który absorbuje ciepło z powietrza wywiewanego i oddaje je powietrzu nawiewanemu. Tego typu wymienniki mają tę zaletę, że mogą odzyskiwać nie tylko ciepło, ale także wilgoć z powietrza wywiewanego, co może być korzystne w okresach niskiej wilgotności powietrza wewnętrznego. Jednakże, ich konstrukcja wymaga zastosowania dodatkowych uszczelnień, aby zapobiec mieszaniu się strumieni powietrza, a ich sprawność może być nieco niższa niż najlepszych wymienników przeciwprądowych.
Niezależnie od typu, kluczowe jest, aby wymiennik ciepła był wykonany z materiałów odpornych na korozję i łatwych do czyszczenia. Materiały takie jak aluminium, miedź czy specjalne tworzywa sztuczne są często stosowane. Regularne czyszczenie wymiennika, zgodnie z zaleceniami producenta, jest niezbędne do utrzymania jego wysokiej sprawności i zapewnienia dobrej jakości powietrza w budynku.
Korzyści płynące z pracy rekuperacji w domu
Wdrożenie systemu rekuperacji w domu przynosi szereg wymiernych korzyści, które wykraczają poza samą oszczędność energii. Jedną z najbardziej odczuwalnych zalet jest znacząca poprawa jakości powietrza wewnątrz budynku. Dzięki ciągłej wymianie powietrza i zaawansowanemu systemowi filtracji, z wnętrza usuwane są nadmiar wilgoci, dwutlenek węgla, lotne związki organiczne (LZO), zapachy, a także alergeny takie jak kurz, roztocza czy pyłki. Jest to szczególnie ważne dla osób cierpiących na alergie, astmę lub inne problemy z układem oddechowym, a także dla rodzin z małymi dziećmi.
Stały dopływ świeżego, przefiltrowanego powietrza przekłada się na lepsze samopoczucie mieszkańców. Odpowiednia wentylacja zapobiega uczuciu duszności, zmęczenia, bólom głowy czy problemom z koncentracją, które często są wynikiem zbyt wysokiego stężenia dwutlenku węgla w źle wentylowanych pomieszczeniach. Zapewnienie optymalnego poziomu tlenu w powietrzu wpływa pozytywnie na jakość snu i ogólną wydajność organizmu. Rekuperacja tworzy zdrowsze i bardziej komfortowe środowisko do życia i pracy.
Oszczędność energii to niewątpliwie jedna z kluczowych zalet rekuperacji. System ten pozwala na odzyskanie od 50% do nawet 90% ciepła zawartego w powietrzu wywiewanym. Oznacza to, że powietrze nawiewane do budynku jest już wstępnie podgrzane, co znacząco obniża zapotrzebowanie na energię potrzebną do jego dogrzania przez główny system grzewczy. W efekcie rachunki za ogrzewanie mogą spaść nawet o kilkadziesiąt procent w porównaniu do budynków wentylowanych w sposób tradycyjny. Jest to inwestycja, która zwraca się w dłuższej perspektywie, zmniejszając koszty eksploatacji domu.
Dodatkową, często niedocenianą korzyścią jest ochrona konstrukcji budynku przed wilgocią i zagrzybieniem. W dobrze izolowanych, szczelnych budynkach nowoczesnych, wentylacja grawitacyjna często okazuje się niewystarczająca. Nadmiar wilgoci powstającej w wyniku codziennych czynności (gotowanie, kąpiel, oddychanie) może prowadzić do kondensacji pary wodnej na zimnych powierzchniach, a w konsekwencji do rozwoju pleśni i grzybów. Rekuperacja skutecznie odprowadza nadmiar wilgoci na zewnątrz, chroniąc ściany, stropy i inne elementy konstrukcyjne przed degradacją i zapewniając zdrowszy mikroklimat.
Oto lista kluczowych korzyści płynących z zastosowania rekuperacji:
- Znacząca poprawa jakości powietrza wewnętrznego, wolnego od zanieczyszczeń, alergenów i nieprzyjemnych zapachów.
- Odzysk energii cieplnej z powietrza wywiewanego, co prowadzi do obniżenia kosztów ogrzewania.
- Zapewnienie stałego dopływu świeżego powietrza bez konieczności otwierania okien, co eliminuje straty ciepła i hałas z zewnątrz.
- Ochrona budynku przed wilgocią, pleśnią i grzybami dzięki kontrolowanemu odprowadzaniu nadmiaru pary wodnej.
- Poprawa komfortu termicznego i ogólnego samopoczucia mieszkańców.
- Możliwość integracji z innymi systemami zarządzania budynkiem, np. sterowaniem ogrzewaniem czy chłodzeniem.
Jak prawidłowo zamontować system rekuperacji
Prawidłowy montaż systemu rekuperacji jest równie ważny jak jego wybór. Błędy popełnione na etapie instalacji mogą znacząco obniżyć efektywność pracy urządzenia, a nawet doprowadzić do jego awarii. Dlatego też, zadanie to powinno być powierzone doświadczonym fachowcom, posiadającym odpowiednie kwalifikacje i narzędzia. Proces montażu rozpoczyna się od starannego zaplanowania rozmieszczenia poszczególnych elementów systemu.
Centrala wentylacyjna, czyli rekuperator, powinna być umieszczona w miejscu łatwo dostępnym do regularnej konserwacji i czyszczenia. Najczęściej wybierane lokalizacje to pomieszczenia techniczne, takie jak kotłownia, garaż, piwnica, a także strychy lub podwieszane sufity. Ważne jest, aby miejsce to było suche i odpowiednio wentylowane, a także aby zapewnić możliwość wyprowadzenia kanałów wentylacyjnych do poszczególnych stref budynku. Należy również pamiętać o zapewnieniu odpowiedniej przestrzeni wokół urządzenia, która ułatwi dostęp serwisowy.

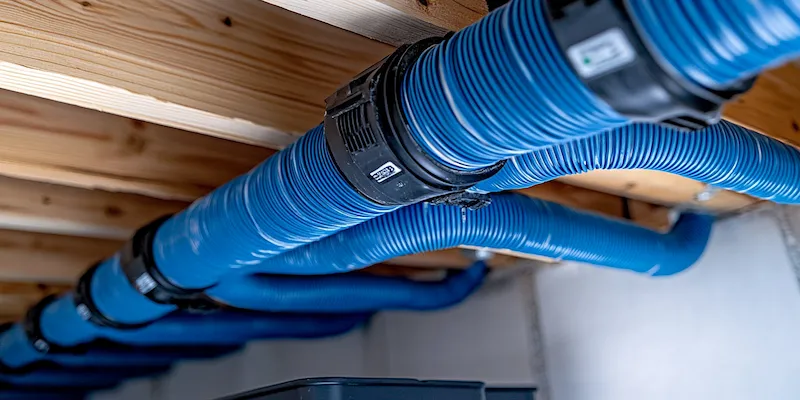

Kluczowym etapem jest rozprowadzenie sieci kanałów wentylacyjnych. Kanały te odpowiadają za transport powietrza z zewnątrz do pomieszczeń (nawiew) oraz z pomieszczeń na zewnątrz (wywiew). Istotne jest, aby kanały były odpowiednio dobrane pod względem średnicy i materiału, aby zapewnić optymalny przepływ powietrza i zminimalizować straty ciśnienia. Zaleca się stosowanie kanałów o gładkiej powierzchni wewnętrznej, wykonanych z materiałów antybakteryjnych i antystatycznych, które zapobiegają osadzaniu się kurzu i rozwojowi drobnoustrojów. Kanały powinny być prowadzone w sposób jak najkrótszy i z minimalną liczbą załamań, aby ograniczyć opory przepływu.
Ważne jest również prawidłowe rozmieszczenie czerpni i wyrzutni powietrza. Czerpnia to otwór, przez który system zasysa świeże powietrze z zewnątrz, a wyrzutnia służy do odprowadzania powietrza zużytego. Należy je umieścić w odpowiedniej odległości od siebie, aby uniknąć sytuacji, w której powietrze wyrzucane jest ponownie zasysane do budynku (tzw. recyrkulacja zanieczyszczonego powietrza). Zazwyczaj czerpnię umieszcza się na ścianie budynku, na wysokości co najmniej 2 metrów nad poziomem terenu, a wyrzutnię w odpowiedniej odległości od niej, często na dachu.
Ostatnim etapem jest podłączenie elektryczne i uruchomienie systemu. Po zakończeniu montażu, fachowcy powinni przeprowadzić regulację parametrów pracy rekuperatora, takich jak prędkość wentylatorów i bilans strumieni powietrza nawiewanego i wywiewanego. Niezwykle ważne jest przeprowadzenie testu szczelności instalacji oraz pomiarów przepływu powietrza w poszczególnych pomieszczeniach, aby upewnić się, że system działa zgodnie z założeniami projektowymi. Dokumentacja powykonawcza, zawierająca schematy instalacji i wyniki pomiarów, powinna zostać przekazana inwestorowi.
Konserwacja i przeglądy systemów rekuperacyjnych
Aby system rekuperacji działał efektywnie i bezawaryjnie przez wiele lat, niezbędne jest regularne przeprowadzanie czynności konserwacyjnych i przeglądów. Zaniedbanie tych czynności może prowadzić do spadku sprawności odzysku ciepła, pogorszenia jakości powietrza w budynku, a nawet do poważniejszych uszkodzeń urządzenia. Harmonogram konserwacji powinien być dostosowany do zaleceń producenta centrali wentylacyjnej.
Jedną z najczęściej wykonywanych czynności jest czyszczenie lub wymiana filtrów powietrza. Filtry nawiewne chronią wnętrze budynku przed zanieczyszczeniami z zewnątrz, a filtry wywiewne chronią wymiennik ciepła. Zanieczyszczone filtry stanowią opór dla przepływu powietrza, co zmusza wentylatory do pracy z większą mocą, zwiększając zużycie energii. Ponadto, mogą stać się siedliskiem bakterii i pleśni, które następnie są rozprowadzane po całym budynku. W zależności od rodzaju filtrów i jakości powietrza zewnętrznego, należy je czyścić lub wymieniać co najmniej raz na 3-6 miesięcy.
Kolejnym ważnym elementem konserwacji jest czyszczenie wymiennika ciepła. Osadzający się na jego powierzchni kurz, tłuszcz i inne zanieczyszczenia obniżają jego sprawność cieplną i mogą prowadzić do nieprzyjemnych zapachów. W zależności od konstrukcji wymiennika, może on być wyjmowany i czyszczony ręcznie lub wymagać specjalistycznego czyszczenia przez serwisanta. Zaleca się przeprowadzanie tej czynności co najmniej raz w roku.
Należy również regularnie sprawdzać stan wentylatorów. Ich łopatki mogą pokrywać się kurzem, co zakłóca ich wyważenie i powoduje zwiększony hałas oraz wibracje. W przypadku stwierdzenia nadmiernego zabrudzenia, wentylatory powinny zostać wyczyszczone. Warto również kontrolować ich pracę pod kątem ewentualnych nietypowych dźwięków, które mogą świadczyć o problemach technicznych.
Przeglądy okresowe przeprowadzane przez wykwalifikowany serwis są kluczowe dla utrzymania systemu w optymalnej kondycji. Podczas takiego przeglądu fachowiec sprawdza szczelność instalacji, prawidłowość działania automatyki sterującej, stan elementów mechanicznych oraz dokonuje pomiarów przepływu powietrza. Pozwala to na wczesne wykrycie potencjalnych problemów i zapobieganie poważniejszym awariom. Regularna konserwacja i przeglądy zapewniają, że system rekuperacji będzie służył mieszkańcom przez długie lata, dostarczając czyste i zdrowe powietrze oraz generując oszczędności.
Jak działa rekuperacja w kontekście izolacji termicznej budynku
Współczesne budownictwo coraz mocniej stawia na energooszczędność, co przekłada się na stosowanie coraz lepszych materiałów izolacyjnych i minimalizowanie mostków termicznych. W takich szczelnych budynkach, tradycyjna wentylacja grawitacyjna przestaje być efektywna, a nawet może stanowić źródło problemów związanych z nadmierną wilgocią. W tym kontekście, jak działa rekuperacja staje się kluczowym elementem zapewniającym komfort i zdrowie mieszkańców, jednocześnie wspierając założenia termiczne budynku.
Dobrze zaizolowany, szczelny budynek generuje mniejsze straty ciepła przez przegrody zewnętrzne. Jednakże, jeśli jednocześnie nie zapewnimy odpowiedniej wymiany powietrza, nadmiar wilgoci pochodzący z naturalnych procesów życiowych (oddychanie, gotowanie, kąpiel) zacznie się gromadzić wewnątrz. Może to prowadzić do kondensacji pary wodnej na zimnych powierzchniach, szczególnie w miejscach o słabszej izolacji lub słabszej cyrkulacji powietrza. Skutkiem tego jest rozwój pleśni i grzybów, które nie tylko niszczą materiały budowlane, ale także negatywnie wpływają na zdrowie mieszkańców.
Rekuperacja wchodzi do gry jako system aktywnej wentylacji, który rozwiązuje ten problem. Dzięki ciągłemu odprowadzaniu zużytego, wilgotnego powietrza i nawiewowi świeżego, suchego powietrza z zewnątrz, utrzymuje ona optymalny poziom wilgotności wewnątrz budynku. Kluczowe jest tutaj połączenie rekuperacji z odpowiednią izolacją termiczną. Gdy powietrze nawiewane jest wstępnie podgrzewane w wymienniku ciepła, jego temperatura jest znacznie wyższa niż w przypadku powietrza napływającego przez nieszczelności w zimnym, słabo izolowanym budynku.
Dzięki temu, świeże powietrze nawiewane do pomieszczeń nie powoduje znacznego wychłodzenia, nawet jeśli jest wpuszczane do dobrze zaizolowanych wnętrz. Wręcz przeciwnie, wstępne podgrzanie powietrza przez rekuperator pozwala na zmniejszenie obciążenia głównego systemu grzewczego. Oznacza to, że inwestycja w dobrą izolację termiczną i szczelność budynku idzie w parze z inwestycją w rekuperację, tworząc synergiczny efekt. Wysokiej jakości izolacja zapobiega ucieczce ciepła na zewnątrz, a rekuperacja zapewnia stałą wymianę powietrza bez znaczących strat ciepła.
W skrócie, jak działa rekuperacja w kontekście izolacji termicznej polega na tym, że system ten uzupełnia działanie izolacji. Izolacja zapobiega niekontrolowanym stratom ciepła, a rekuperacja zapewnia kontrolowaną wymianę powietrza, minimalizując przy tym straty cieplne. W efekcie otrzymujemy budynek, który jest zarówno ciepły i energooszczędny, jak i zdrowe i komfortowe środowisko do życia, wolne od problemów z wilgocią i zanieczyszczeniami.
„`
